LDV

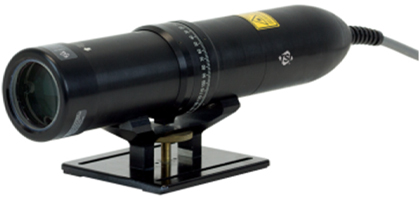

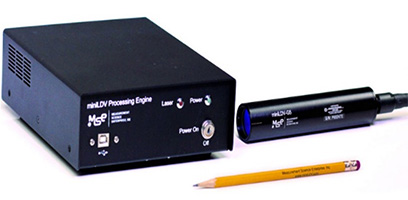

1D miniLDV System: 1차원 레이저 도플러 유속계/풍속계(LDV/LDA)는 내장형 옵틱 정열이 되어있어 별도의 얼라인이 필요없는 소형의 장치입니다. Probe의 크기는 32 (dia) x 165 mm 의 매우 소형이며, 속도범위는 -50 ~ +300 m/s 까지 측정 가능하며, 측정 정확도는 99.7%, 반복성 불확실성은 0.1% 입니다. 사용자의 Application에 따라 다양한 제품으로 구성되어있습니다.

2D miniLDV System: 2차원 소형 레이저 도플러 유속계 (LDV) 는 영구적으로 정렬되어 있어 몇 분 만에 쉽게 설정 완료할 수 있으며, 별도의 추가적인 얼라인 또는 캘리브레이션이 필요없이 고객의 어플리케이션에 대응하는 장치입니다. 최대 1200mm 이며, 측정 정확도는 99.7%, 반복율은 99.9% 이며, 이를 증명하는 NIST traceable calibration 도 제공됩니다. 사용자의 Application에 따라 다양한 제품으로 구성되어있어, 연구 및 상업용 응용 분야에 이상적입니다

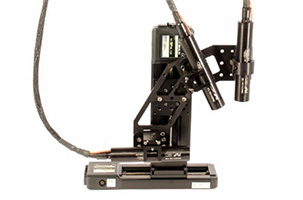

3D miniLDV System: 표준 3차원 LDV 시스템은 맞춤 설계된 브래킷에 완전히 독립된 3개의 1D 시스템으로 장착, 구성되어 사용되므로, 모듈성이 뛰어납니다. 반복성 및 정확도는 1D, 2D와 동일하며, 측정거리는 50, 100, 150, 240, 400 or 500 mm 을 선택하실 수 있습니다. 옵션으로 트래버스가 준비되어있습니다.

RELATED ITEMS

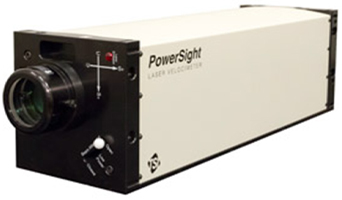

PowerSight Module: 레이저 모듈(POWERSIGHT); 모듈에는 송수신기 옵틱장치와 500mW~1W의 레이저가 포함됩니다. 1D에서 3D까지의 세가지 모델로 시스템을 구성할 수 있습니다. 레이저의 파장은 532nm, 561nm 및 515nm 를 지원합니다.

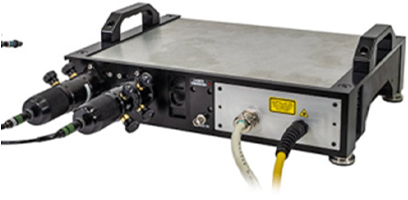

Itasca Laser Module: 레이저 모듈(ITASCA); Itasca 고체 레이저 모듈은 TSI의 LDV(레이저 도플러 속도계) 및 PDPA(위상 도플러 입자 분석기) 시스템용으로 고유하게 설계된 레이저 소스입니다. 각 파장에 대해 1W의 높은 레이저 출력으로 정확한 측정을 얻을 수 있습니다.

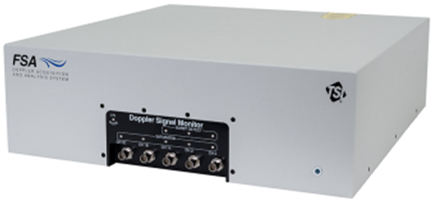

FSA Signal Processor: 신호분석기 (FSA4800/5800); FSA 신호분석기는 정확하고 신속하게 속도 결과를 제공하기 위한 TSI의 최신 제품입니다. 최대 210MHz의 레이저 도플러 주파수 범위를 제공하므로 초음속 유량 측정 (2500m/s)에 매우 적합합니다.

BURSTPRO™ Software: 소프트웨어 (BustPro Software); FSA BurstPro™ 소프트웨어는 LDV(레이저 도플러 속도계) 및 PDPA(위상 도플러 입자 분석기) 측정을 위한 최적의 데이터 수집, 분석, 시각화 및 결과 표시 기능을 제공합니다.

Fiber Optic Tranceiver Probe: 광섬유 프루브 (Fiber Optic Tranceiver Probe); LDV의 속도 측정을 위한 매우 효율적인 광학 프로브입니다. 광섬유 케이블의 길이는 기본 8m이며, 50mm 부터 다양한 초점거리 렌즈가 준비되어있습니다.

Seeding Generators

입자발생기 (Air applications)

Model 9302: Single-jet atomizer (2um droplet size for oils)
Model 9306: Six-jet atomizer (0.5~2um droplet size for oils)
Model 9307: Single & Six-jet Laskin nozzle (1um mean size for oils)

Seeding Particles

시딩입자 (Water applications)

PIV/LDV 측정을 위한 사용되는 다양한 입자들입니다.

Hollow glass seed particles: 8-30 um diameter
Silver coated hollow seed particles: 14um and 40um
Polyamide 12 seed particles: 50um and 100um
Fluorescent particles: 1um to 15um diameter, red emission
Titanium dioxide seed particles, 3 um mean diameter

Traverse System: 이송장치; 1축에서 3축까지 PIV, LDV 및 PDPA 측정을 자동으로 수행하여 원하는 영역에서 결과를 얻을 수 있도록 설계되었습니다. 이송거리는 600mm 에서 1500mm 까지 가능합니다.
